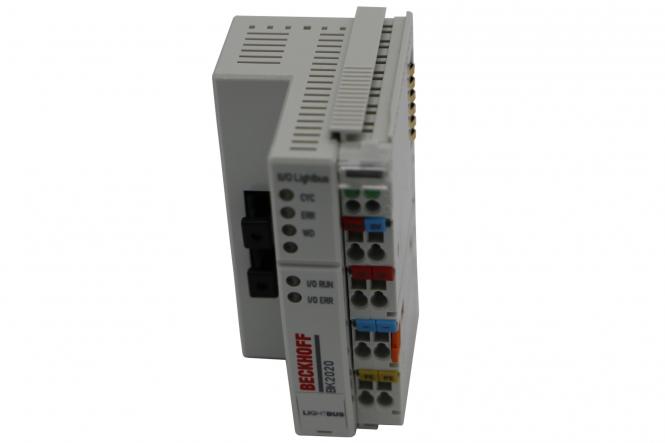

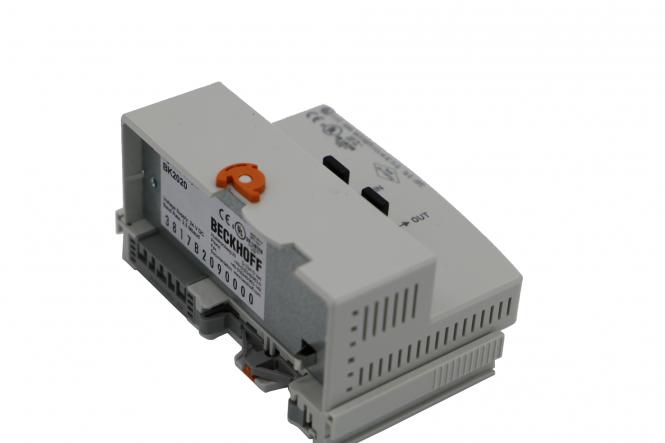

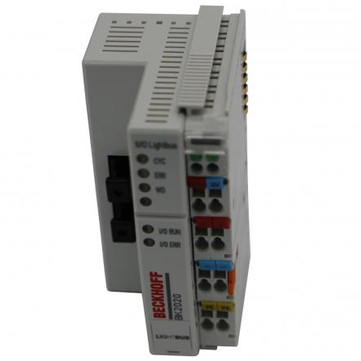

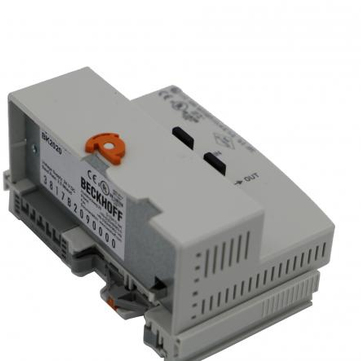

ECONOMY-PLUS BUSKOPPLER für Lightbus BK 2020

Der „Economy plus“-Buskoppler BK2020 verbindet das Bussystem Lightbus mit den modular erweiterbaren elektronischen Reihenklemmen. Eine Einheit besteht aus einem Buskoppler, einer beliebigen Anzahl von 1 bis 64 Klemmen und einer Busendklemme. Der BK2020 ermöglicht, in Verbindung mit der K-Bus-Verlängerung, den Anschluss von bis zu 255 verteilten Busklemmen an einem Buskoppler. Die „Economy plus“-Serie unterstützt alle Busklemmen des Beckhoff-Systems und kann damit im Vollausbau 1020 digitale Signale und 128 analoge Ein- und Ausgangskanäle pro Slave verarbeiten.
Der Buskoppler erkennt die angeschlossenen Klemmen und erstellt automatisch die Zuordnung der Ein-/Ausgänge zu den Bytes des Prozessabbildes. Das erste Ein-/Ausgangssignal wird, von links beginnend, in das erste Bit eines Bytes (LSB) eingesetzt. Weitere Signale reiht der Buskoppler in dem Byte an. Eine klare Trennung von Ein- und Ausgängen wird eingehalten. Ist die Anzahl der Ein- oder Ausgänge größer als 8 Bit, beginnt der Buskoppler automatisch ein weiteres Byte.
Das Lightbus-System ist ein schnelles und sicheres serielles Feldbussystem. Der Lightbus besitzt eine Ringstruktur; es können bis zu 254 Stationen in einem Ring betrieben werden. Zur Datenübertragung wird preiswerte und einfach zu verarbeitende Standardlichtleitertechnik eingesetzt. Durch eine optimierte, effiziente Telegrammstruktur erreicht der Lightbus eine sehr hohe Nutzdatenübertragungsrate. Für den Austausch von 32 Bit Information werden 25 µs Übertragungszeit benötigt.
Durch das schnelle Zugriffsverfahren des Lightbus ist es möglich, gezielt auf die Peripheriedaten zuzugreifen und nur die gewünschten Daten zu lesen oder zu schreiben. Die Daten werden mit den gewünschten Prioritäten ausgetauscht, ohne einen zusätzlichen Overhead zu produzieren.
